Προτού ενεργοποιήσετε το ρεύμα, επιβεβαιώστε αν η σύνδεση της γραμμής απόκτησης και άλλων καλωδίων είναι σωστή.εάν η ισχύς που παρέχεται στην πλακέτα προστασίας βρίσκεται εντός του απαιτούμενου εύρους, ελέγξτε αν η πίνακα προστασίας έχει τοποθετηθεί με ασφάλεια και αν η συνολική τάση της μπαταρίας της πίνακας προστασίας δεν υπερβαίνει τα 90V.Η τροφοδοσία του πίνακα προστασίας μπορεί να ενεργοποιηθεί μόνο μετά από επιβεβαίωση., διαφορετικά μπορεί να προκαλέσει σοβαρές συνέπειες όπως μη φυσιολογική λειτουργία ή ακόμη και καύση.

Μετά την επιβεβαίωση ότι οι παραπάνω λειτουργίες είναι ορθές, μπορείτε να ενεργοποιήσετε την πλακέτα προστασίας. μέθοδος 1, ενεργοποιήστε με τη σύντομη σύνδεση του συνδέσμου ενεργοποίησης στην πλακέτα προστασίας. μέθοδος 2,Ενεργοποιήστε το φορτιστή., ο φορτιστής πρέπει να έχει έξοδο τάσης και η τάση εξόδου είναι μεγαλύτερη από τη συνολική τάση της μπαταρίας κατά περισσότερο από 3 V.

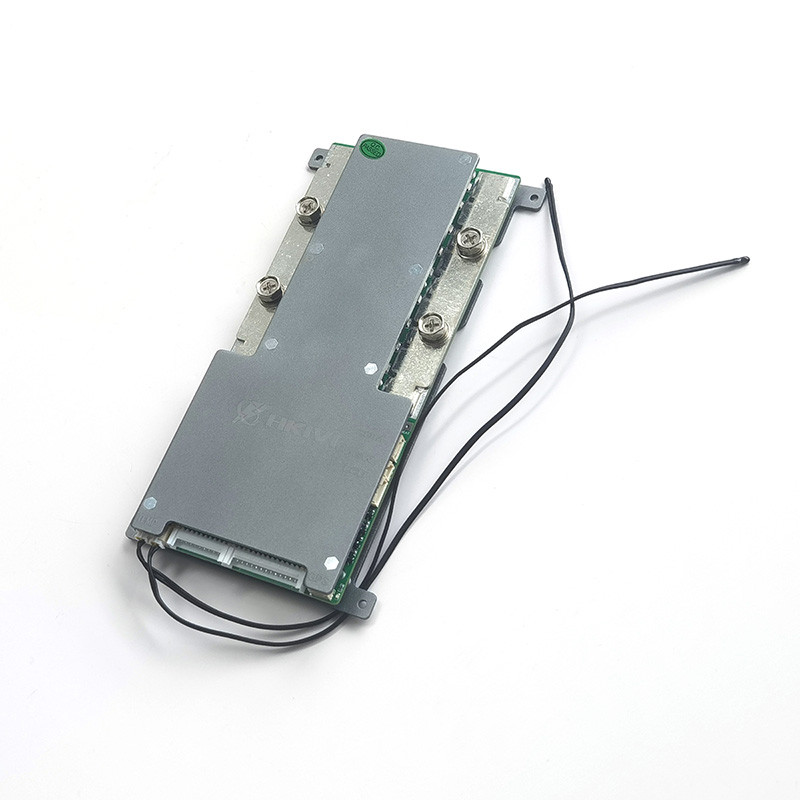

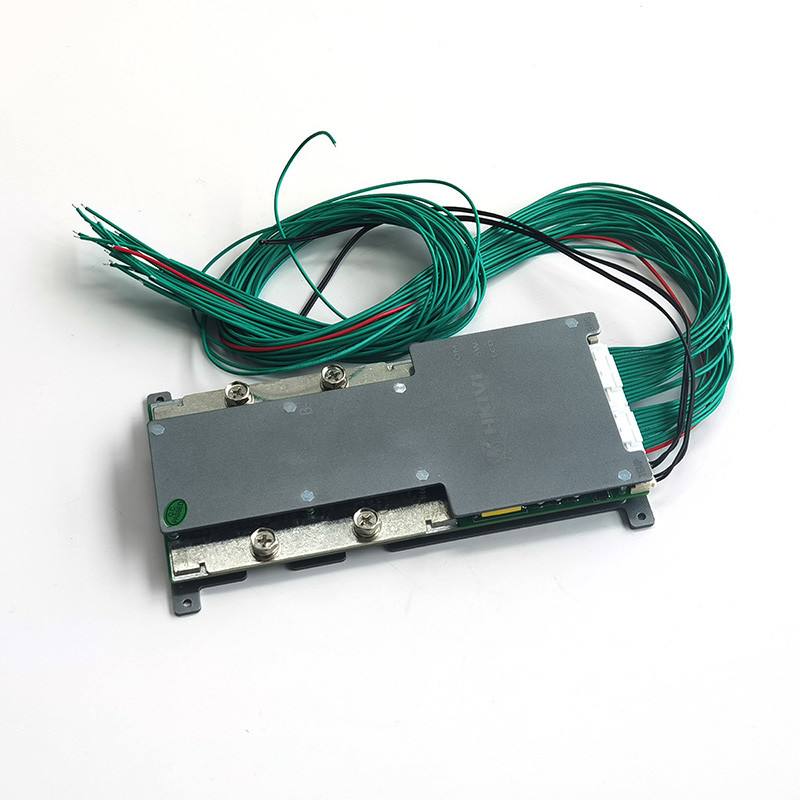

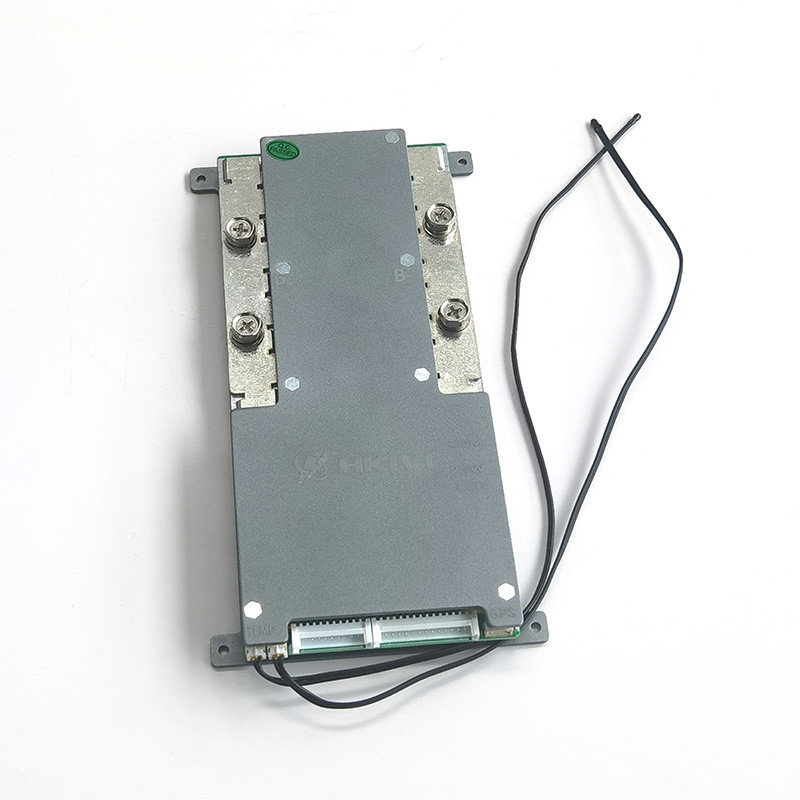

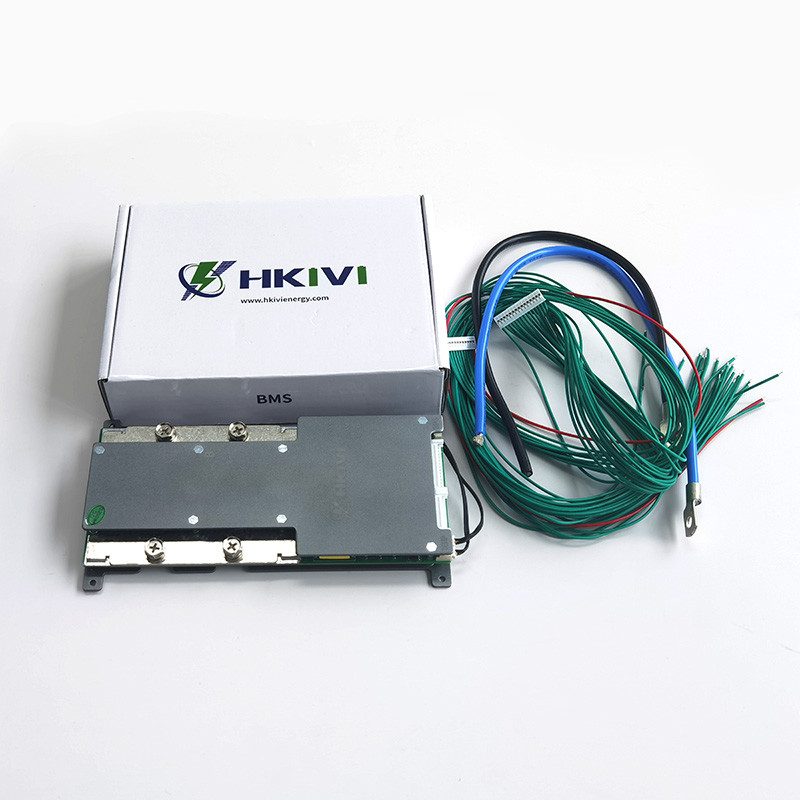

Ένα έξυπνο σύστημα διαχείρισης μπαταρίας (BMS) με ενεργό εξισορρόπηση είναι ένα προηγμένο σύστημα το οποίο μπορεί να διαχειρίζεται και να διατηρεί αποτελεσματικά την κατάσταση και τις επιδόσεις μιας μπαταρίας πολυκύτταρου.Εδώ είναι μια πιο λεπτομερή επισκόπηση ενός έξυπνου BMS με ενεργό ισορροπία:

Βασικά στοιχεία:
Παρακολούθηση τάσης και θερμοκρασίας κυττάρων
Σύνδεσμοι εξισορρόπησης σε επίπεδο κυττάρων
Μηχανές για την επεξεργασία ή τον έλεγχο δεδομένων
Επαφές επικοινωνίας (π.χ. CAN, Modbus, Ethernet)
Αλγόριθμοι ελέγχου φόρτισης και εκφόρτισης
Λειτουργία ενεργού ισορροπίας:
Παρακολουθεί συνεχώς την τάση και τη θερμοκρασία κάθε μεμονωμένου κυττάρου στην μπαταρία.
Αναδιανέμει ενεργά φορτίο μεταξύ κυψελών χρησιμοποιώντας μετατροπείς DC-DC ή διακόπτες για τη διατήρηση της ισορροπίας.
Ρυθμίζει τις ταχύτητες φόρτισης και εκφόρτισης των μεμονωμένων κυψελών για να εξισορροπήσει την κατάσταση φόρτισης τους.
Επιτρέπει ταχύτερη και αποτελεσματικότερη εξισορρόπηση σε σύγκριση με τις μεθόδους παθητικής εξισορρόπησης.
Προχωρημένοι αλγόριθμοι και διαγνώσεις:
Χρησιμοποιεί εξελιγμένους αλγόριθμους για την ανίχνευση και πρόβλεψη κυτταρικών ανισορροπιών, υποβάθμισης και πιθανών αποτυχιών.
Παρέχει λεπτομερή διάγνωση και πρόγνωση, συμπεριλαμβανομένων των εκτιμήσεων της κατάστασης του φορτίου, της κατάστασης της υγείας και της υπόλοιπης ωφέλιμης ζωής.
Εφαρμόζει προσαρμοστικές στρατηγικές εξισορρόπησης με βάση τις δυναμικές συνθήκες της μπαταρίας.
Ενσωματωμένη ασφάλεια και προστασία:
Παρακολουθεί συνεχώς το πακέτο μπαταριών για κρίσιμες για την ασφάλεια παραμέτρους, όπως υπερστροφή, υπερτάσεις και υπερθερμοκρασίες.
Εφαρμόζει μέτρα προστασίας, συμπεριλαμβανομένης της παράκαμψης των κυψελών, της ρύθμισης φόρτισης / εκφόρτισης και των έκτακτων διακοπών.
Συμμορφώνεται με τα σχετικά πρότυπα ασφάλειας και πιστοποιητικά (π.χ. UL, UN38.3, IEC 62133).
Επικοινωνία και ενσωμάτωση:
Παρέχει δεδομένα σε πραγματικό χρόνο και ενημερώσεις κατάστασης μέσω διαφόρων πρωτοκόλλων επικοινωνίας (π.χ. CAN, Modbus, Ethernet).
Επιτρέπει την ενσωμάτωση με συστήματα ελέγχου υψηλότερου επιπέδου, συστήματα διαχείρισης ενέργειας ή πλατφόρμες παρακολούθησης με βάση το cloud.
Επιτρέπει την απομακρυσμένη παρακολούθηση, τη διαμόρφωση και τις ενημερώσεις firmware για αυξημένη ευελιξία και διαχείριση κύκλου ζωής.
Εφαρμογές και οφέλη:
Συχνά χρησιμοποιείται σε ηλεκτρικά οχήματα, συστήματα αποθήκευσης ενέργειας, βιομηχανικό εξοπλισμό και άλλες εφαρμογές υψηλής χωρητικότητας που τροφοδοτούνται από μπαταρίες.
Διασφαλίζει τη βέλτιστη απόδοση της μπαταρίας, την ασφάλεια και τη μακροζωία διατηρώντας την ισορροπία και την υγεία σε κυτταρικό επίπεδο.
Μειώνει τον κίνδυνο πρόωρης απώλειας ικανότητας, θερμικής διαφυγής και άλλων ζητημάτων που σχετίζονται με την ασφάλεια.
Παρέχει πολύτιμα δεδομένα και γνώσεις για προγνωστική συντήρηση, διάγνωση και βελτιστοποίηση του συστήματος.
Ένα έξυπνο σύστημα BMS με ενεργό εξισορρόπηση προσφέρει μια ολοκληρωμένη λύση για αποτελεσματική και αξιόπιστη διαχείριση μπαταριών, καθιστώντας το κρίσιμο συστατικό στα σύγχρονα συστήματα αποθήκευσης ενέργειας και που λειτουργούν με μπαταρίες.

Η ενεργός και η παθητική ισορροπία είναι δύο μέθοδοι που χρησιμοποιούνται στα συστήματα διαχείρισης μπαταριών (BMS) για την εξισορρόπηση της κατάστασης φόρτισης (SOC) ή των επιπέδων τάσης των μεμονωμένων κυψελών μέσα σε ένα πακέτο μπαταριών.Ο στόχος είναι να εξασφαλιστεί ότι κάθε κύτταρο λειτουργεί εντός της επιθυμητής εμβέλειας και να μεγιστοποιηθούν η συνολική απόδοση και η διάρκεια ζωής της μπαταρίας.

Περισσότερες λεπτομέρειες σχετικά με την ενεργό και παθητική εξισορρόπηση του BMS:

Μέθοδοι εφαρμογής της ενεργού εξισορρόπησης
Τύπος πυκνωτή διακόπτη: Χρησιμοποιούν πυκνωτές διακόπτη για τη μεταφορά φορτίου μεταξύ κυψελών μπαταρίας.
Τύπος μετατροπής DC-DC: Χρησιμοποιούνται μετατροπείς DC-DC για τη μεταφορά ενέργειας μεταξύ κυψελών μπαταρίας και στις δύο κατευθύνσεις.
Τύπος επαγωγός: Χρησιμοποιούν επαγωγούς για την αποθήκευση ενέργειας και τη μεταφορά φορτίου μεταξύ των κυψελών μπαταρίας.
Πλεονεκτήματα της ενεργού εξισορρόπησης:
Μεγαλύτερη απόδοση και ταχύτητα εξισορρόπησης: Το πακέτο μπαταριών μπορεί να εξισορροπηθεί στην ιδανική κατάσταση σε μικρότερο χρόνο.
Περισσότερος ακριβής έλεγχος: Η κατάσταση κάθε κυττάρου μπορεί να ελεγχθεί και να ισορροπηθεί ανεξάρτητα.
Διεύρυνση της ζωής της μπαταρίας: Αποτροπή της υπερφόρτισης και της υπερφόρτισης που προκαλείται από ανισορροπία.
Βελτίωση της ασφάλειας: Οι μη φυσιολογικές συνθήκες της μπαταρίας μπορούν να εντοπιστούν εγκαίρως και να προστατευθούν.
Πλεονεκτήματα της παθητικής εξισορρόπησης:
Απλή δομή και χαμηλό κόστος: Κατάλληλο για συστήματα μπαταριών μεσαίου και χαμηλού επιπέδου.
Εύκολη ενσωμάτωση και εφαρμογή: Λιγές απαιτήσεις συστήματος, κατάλληλες για μικρές εφαρμογές.
Χαμηλή κατανάλωση ενέργειας, δεν θα καταναλώνει πάρα πολύ ενέργεια της μπαταρίας.
Επιλογή στρατηγικής ελέγχου εξισορρόπησης
Ανώτατη εξισορρόπηση: Η εξισορρόπηση όταν η μπαταρία φτάνει στην πλήρη κατάσταση φόρτισης μπορεί να εξασφαλίσει τη μέγιστη χωρητικότητα της μπαταρίας.
Ισορροπία κάτω: Η ισορροπία πραγματοποιείται όταν η μπαταρία είναι πλήρως εκφορτωμένη για να αποφευχθεί η υπερβολική εκφόρτωση από τη βλάβη της μπαταρίας.
Συνεχή ισορροπία: Συνεχή παρακολούθηση και δυναμική ισορροπία για τη βέλτιστη απόδοση.
Σύγκριση σεναρίων εφαρμογής:
Ηλεκτρικά οχήματα: Η ενεργός εξισορρόπηση είναι πρότυπη για να εξασφαλιστεί η ασφάλεια και η αυτονομία.
Σύστημα αποθήκευσης ενέργειας: Επιλέξτε ενεργό ή παθητική εξισορρόπηση με βάση τις απαιτήσεις χωρητικότητας και κόστους.
Ηλεκτρονικά καταναλωτικά προϊόντα: Η παθητική εξισορρόπηση είναι πιο εφαρμόσιμη και ευαίσθητη στο κόστος.
