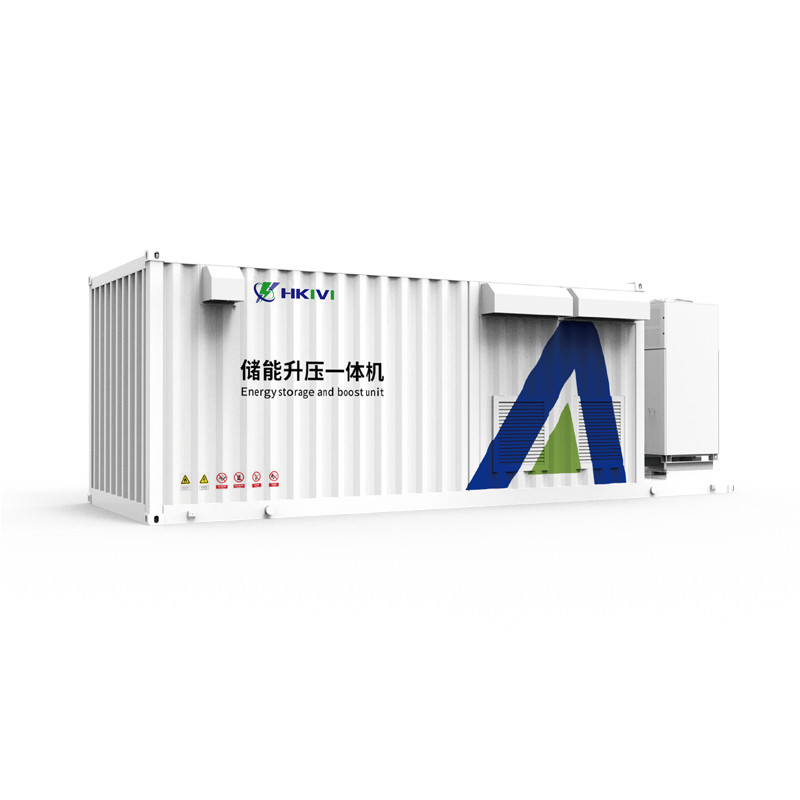

Σύστημα ενίσχυσης της αποθήκευσης ενέργειας BESS μπαταρία με παράλληλη λειτουργία

Σύστημα ενίσχυσης της αποθήκευσης ενέργειας BESS μπαταρία με παράλληλη λειτουργία

Αυτό...Συμπληρωματικό διάλυμαενσωματώνει πολλά βασικά στοιχεία σε ένα ενιαίο, βελτιστοποιημένο πακέτο:

• Μετασχηματιστής υψηλής απόδοσης: Σχεδιασμένο για ελάχιστη απώλεια ενέργειας κατά τη μετατροπή τάσης

• Προηγμένο σύστημα μετατροπής ισχύος (PCS)Ενεργοποιεί αμφίδρομη ροή ισχύος μεταξύ αποθήκευσης και δικτύου

• Τεχνική μονάδα ελέγχου: Συντονίζει τις λειτουργίες του συστήματος με το ευρύτερο σύστημα διαχείρισης ενέργειας

• Προστατευτικός εξοπλισμός και εξοπλισμός διακόπτη: Διασφαλίζει την ασφαλή λειτουργία σε διάφορες συνθήκες δικτύου

• Σύστημα ψύξης: Διατηρεί βέλτιστες θερμοκρασίες λειτουργίας για όλα τα εξαρτήματα

Το ESS-AC-5000 είναι ιδιαίτερα αξιοσημείωτο γιαφιλοσοφία μονωτικού σχεδιασμού, επιτρέποντας ευέλικτες διαμορφώσεις χωρητικότητας για να ανταποκρίνονται στις διαφορετικές απαιτήσεις του έργου.Αυτή η προσέγγιση σχεδιασμού επιτρέπει εύκολη κλιμακωτότητα από μικρότερες εμπορικές εγκαταστάσεις σε έργα αποθήκευσης ενέργειας σε κλίμακα κοινής ωφέλειας.

Βασικές τεχνολογίες και καινοτομίες

Μετατροπή ισχύος υψηλής απόδοσης

Το ESS-AC-5000 ενσωματώνειΗλεκτρονική ισχύος αιχμήςγια την ελαχιστοποίηση των ενεργειακών απωλειών κατά τη διάρκεια της διαδικασίας προώθησης:

• Τεχνολογία μετατροπής με βάση το SiC: Χρησιμοποίηση ημιαγωγών καρβιδίου του πυριτίου (SiC) για μειωμένες απώλειες διασύνδεσης και υψηλότερες συχνότητες λειτουργίας σε σύγκριση με τα παραδοσιακά IGBT με βάση το πυρίτιο1

• Πολυεπίπεδης τοπολογία: Προηγμένη αρχιτεκτονική μετατροπέα που βελτιώνει την ποιότητα της μορφής κύματος και μειώνει την αρμονική στρέβλωση

• Δυναμική ρύθμιση τάσης: Αυτόματη ρύθμιση των παραμέτρων μετατροπής για τη διατήρηση της βέλτιστης απόδοσης σε διάφορες συνθήκες φορτίου

•

Ευφυής ενσωμάτωση δικτύου

Τα χαρακτηριστικά του συστήματοςπροηγμένες λειτουργίες υποστήριξης δικτύουπου υπερβαίνουν την απλή μετατροπή τάσης:

• Ικανότητα σχηματισμού δικτύου: Μπορεί να καθορίζει και να διατηρεί ανεξάρτητα την τάση και τη συχνότητα του δικτύου, κρίσιμη για αδύναμα δίκτυα ή απομονωμένη λειτουργία

•

• Αντιδραστική αντιστάθμιση ισχύοςΠαρέχει δυναμική υποστήριξη VAR για τη βελτίωση της σταθερότητας του δικτύου

• Ρυθμισμός συχνότητας: Γρήγορη ανταπόκριση σε αποκλίσεις συχνότητας δικτύου (χρόνος ανταπόκρισης < 100 ms)

• Ελαττωματική διέλευση: Διατηρεί λειτουργία κατά τη διάρκεια διαταραχών δικτύου ανά σχετικούς κωδικούς δικτύου

•

Σύστημα διαχείρισης θερμότητας

Το ESS-AC-5000 χρησιμοποιείεξελιγμένο ψυκτικό διάλυμαγια την εξασφάλιση της αξιόπιστης λειτουργίας:

• Υβριδική προσέγγιση ψύξης: Συνδυάζει υγρή ψύξη για ηλεκτρονικά συστήματα ισχύος με εξαναγκαστική ψύξη αέρα για μετασχηματιστή

• Προσαρμοστικός έλεγχος ανεμιστήρα: Ρυθμίζει δυναμικά την ένταση ψύξης με βάση το φορτίο και τις συνθήκες περιβάλλοντος

• Παρακολούθηση της θερμοκρασίας: Συνεχή παρακολούθηση των θερμοκρασιών κρίσιμων στοιχείων με προγνωστική πρόληψη υπερθέρμανσης

•

Χαρακτηριστικά ασφάλειας και προστασίας

Το σύστημα περιλαμβάνει:Πολλαπλά στρώματα προστασίας:

• Συνολική ηλεκτρική προστασία: Ανίχνευση υπερτάσεων, υποτάσεων, υπερστροφών, βραχυκυκλώσεων και φλας τόξου

• Σύστημα πρόληψης πυρκαγιάς: Ικανότητες έγκαιρης ανίχνευσης και καταστολής καπνού

• Παρακολούθηση της απομόνωσης: Συνεχής έλεγχος της ακεραιότητας της μόνωσης

• Επείγουσα διακοπή λειτουργίαςΔυνατότητα γρήγορης αποσύνδεσης σε κρίσιμες καταστάσεις

Σενάρια εφαρμογής και ολοκλήρωση συστήματος

Αποθήκευση ενέργειας σε κλίμακα κοινής ωφέλειας

Το ESS-AC-5000 είναι ιδιαίτερα χρήσιμο γιαεφαρμογές αποθήκευσης ενέργειας σε κλίμακα δικτύου:

• Ενσωμάτωση σε επίπεδο μεταφοράς: Επιτρέπει την άμεση σύνδεση μεγάλων συστημάτων μπαταριών με δίκτυα μεταφοράς υψηλής τάσης

• Υπηρεσίες υποβοηθούμενες: διευκολύνει τη συμμετοχή στις αγορές ρύθμισης συχνότητας και υποστήριξης τάσης

• Εξευγενισμός με ανανεώσιμη ενέργεια: Βοηθά στη μείωση της διακύμανσης από τα ηλιακά και αιολικά πάρκα

•

Εμπορικές και βιομηχανικές εφαρμογές

Για τις εγκαταστάσεις C&I, το σύστημα παρέχει:

• Ραφή κορυφής: Μειώνει τις χρεώσεις ζήτησης με την απόδοση κατά τις περιόδους αιχμής

• Εφεδρική ισχύς: Διατηρεί κρίσιμες λειτουργίες κατά τη διάρκεια διακοπών δικτύου

• Υποστήριξη μικροδίκτυων: χρησιμεύει ως διεπαφή δικτύου για ανεξάρτητα ενεργειακά συστήματα

•

Ενσωμάτωση των ανανεώσιμων πηγών ενέργειας

Το σύστημα προώθησης υπερέχειδιαμορφώσεις ανανεώσιμης ενέργειας συν αποθήκευση:

• Ηλιακές φωτοβολταϊκές μονάδες: Αποθηκεύει την πλεονάζουσα παραγωγή για μεταγενέστερη χρήση ή εγχύση στο δίκτυο

• Αιολικά πάρκαΑντισταθμίζει την μεταβλητότητα του ανέμου και παρέχει αδράνεια

• Υβριδικές μονάδες παραγωγής ενέργειας: Συνδυάζει πολλές ανανεώσιμες πηγές με αποθήκευση

•

Ειδικές εφαρμογές

• Αδύναμη υποστήριξη δικτύου: Σταθεροποιεί τα απομακρυσμένα ή υποανάπτυκτα δίκτυα

• Δυνατότητα εκκίνησης με μαύρη κίνηση: Βοηθά στην αποκατάσταση του ρεύματος μετά από εκτεταμένες διακοπές

• Λειτουργία σε μεγάλο ύψος: Πιστοποιημένο για εγκαταστάσεις έως 5000 m υψόμετρο
